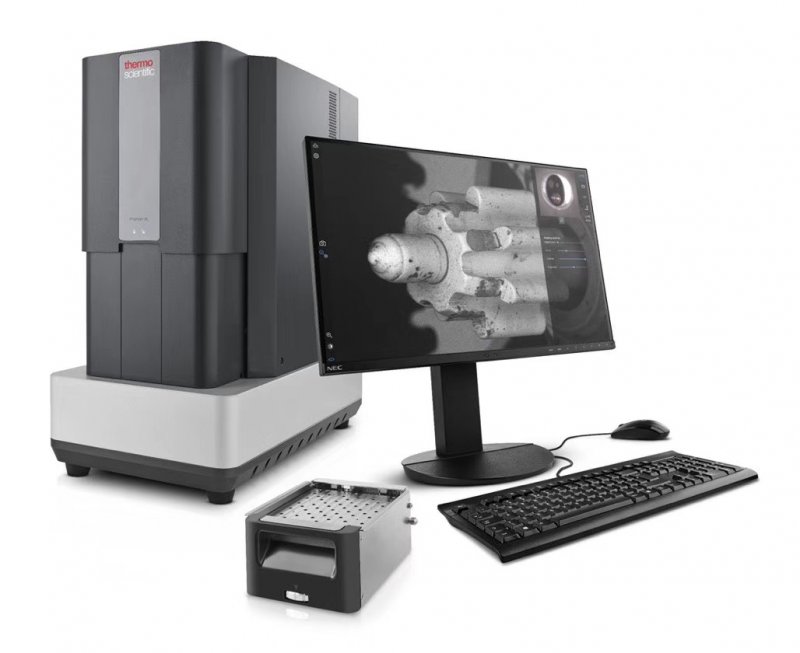

飞纳台式扫描电镜大样品室**版 Phenom XL G2

Phenom XL （电镜腔室 100mm x 100mm）具有飞纳电镜系列以下优点：

• 超高分辨

  —— 10 nm，**采用长寿命 1500 小时、高亮度的 CeB₆ 灯丝

• 快速成像

  —— 抽真空时间小于 30 秒

• 简易操作

  —— 光学 + 低倍电子导航定位，结合全自动马达样品台移动观测位置

• 直接观测绝缘体

  —— 低真空设计，实现不喷金看绝缘体，且不影响灯丝寿命

• 高度自动化

  —— 自动聚焦，自动调节对比度亮度，拍照简单快速

• 放置环境无特殊要求

  —— 无需独立实验室，无需超净间

• 防震设计

  —— 紧凑的一体化设计，可不用防震台摆放在高层

产品参数

光学显微镜：放大 3-16 倍

电子显微镜：200,000 倍

探测器：高灵敏度四分割背散射电子探测器

灯丝材料：1,500 小时 CeB6 灯丝

分辨率：优于 10 nm

放置环境：采用专业防震设计，可摆放于普通实验室或办公室、厂房

加速电压：5kV-20kV 连续可调

抽真空时间：小于 30 秒

能谱仪：可选配能谱仪

同时，Phenom XL 做出了如下改进，使其在拥有台式扫描电镜操作简单等特点的前提下，具备大型落地式电镜的高分辨率、多功能和拓展性强等优势：

Phenom XL 大样品室**版可选配所有的拓展功能软件选件，如 3D 粗糙度重建，纤维统计分析测量系统，颗粒统计分析测量系统，孔径统计分析测量系统。

● 全自动显微平台Phenom XL + 拉伸台

飞纳电镜此次的新品发布会上会呈现的产品——拉伸台。此产品也是飞纳台式扫描电镜Phenom XL 一项重大拓展。拉伸台是一种动态观察和分析材料微观变形形貌及断裂机制的手段,在材料科学前沿研究中发挥了重要作用。扫描电镜原位拉伸台的**特点是,在进行应力—应变力学定量测试的同时, 利用扫描电镜的强大的景深、高空间分辨和分析功能，在微观层面上对材料的力学性能进行动态研究。拉伸台可以为很多材料做拉伸测试，如金属材料(研究韧断过程、应力诱发相变及塑性变形),高分子材料，陶瓷材料等。飞纳台式扫描电镜的原位拉伸台能实现 2N to 1000N 的拉力区间，拉伸速度可实现 0.1mm/min 到 15mm/min，满足几乎所有领域样品的原位拉伸观测。

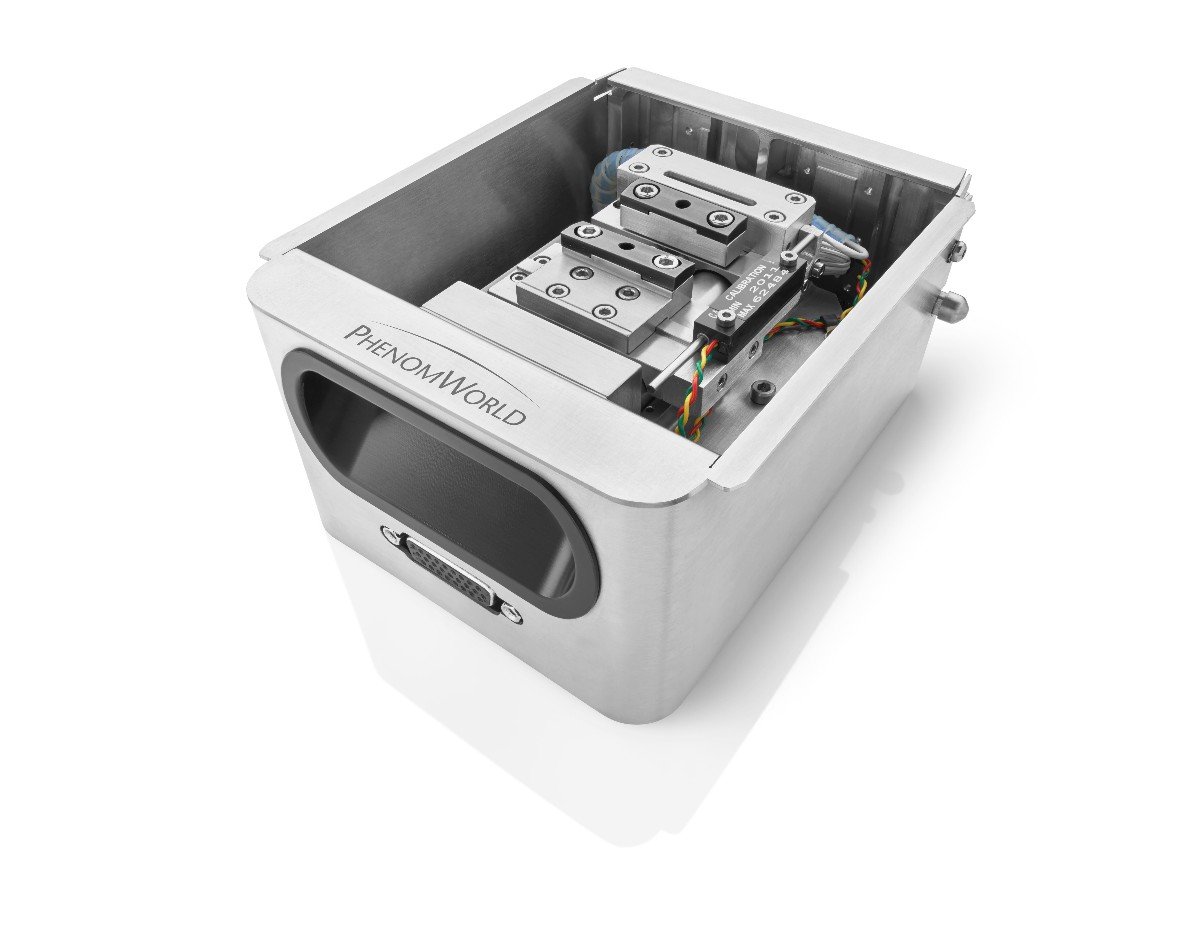

飞纳台式扫描电镜大样品室**版 Phenom XL 拉伸台

颗粒统计分析测量系统

颗粒统计分析测量系统软件可以轻松获取、分析图片，并生成报告。借助该软件，用户可以收集到大量亚微米颗粒的形貌和粒径数据。凭借远超光镜的放大倍数，颗粒软件全自动化的测量，可以把工业粉末的设计、研发和品管提升到一个新台阶。

借助颗粒系统软件，用户可随时获得数据。因此，它加快了分析速度，并提高了产品质量。

台式扫描电镜在粉末冶金领域的应用

1. 粉体形貌、粒度观察（<10000×，低压SED）

2. 粉体粒度统计（使用飞纳电镜软件-颗粒统计分析测量系统）

3. 烧结件缺陷检查（使用飞纳电镜软件-超大视野自动全景拼图）

4. 成品表面质量检查+杂质判定（扫描电镜+能谱）

5. 脱脂前后形貌观察

低倍下的二次电子形貌可以看到：金属粉末呈现出大大小小的粒度差异，可以通过自带的测量工具进行测量

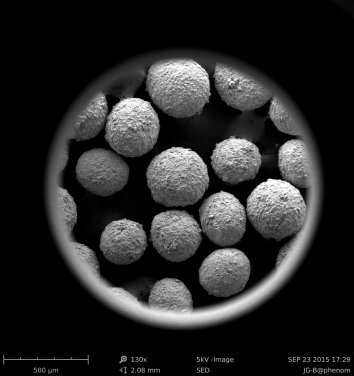

130 X

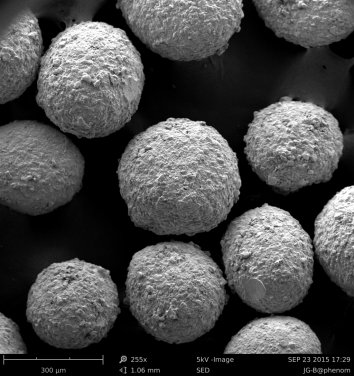

255 X

金属粉体粒度统计功能

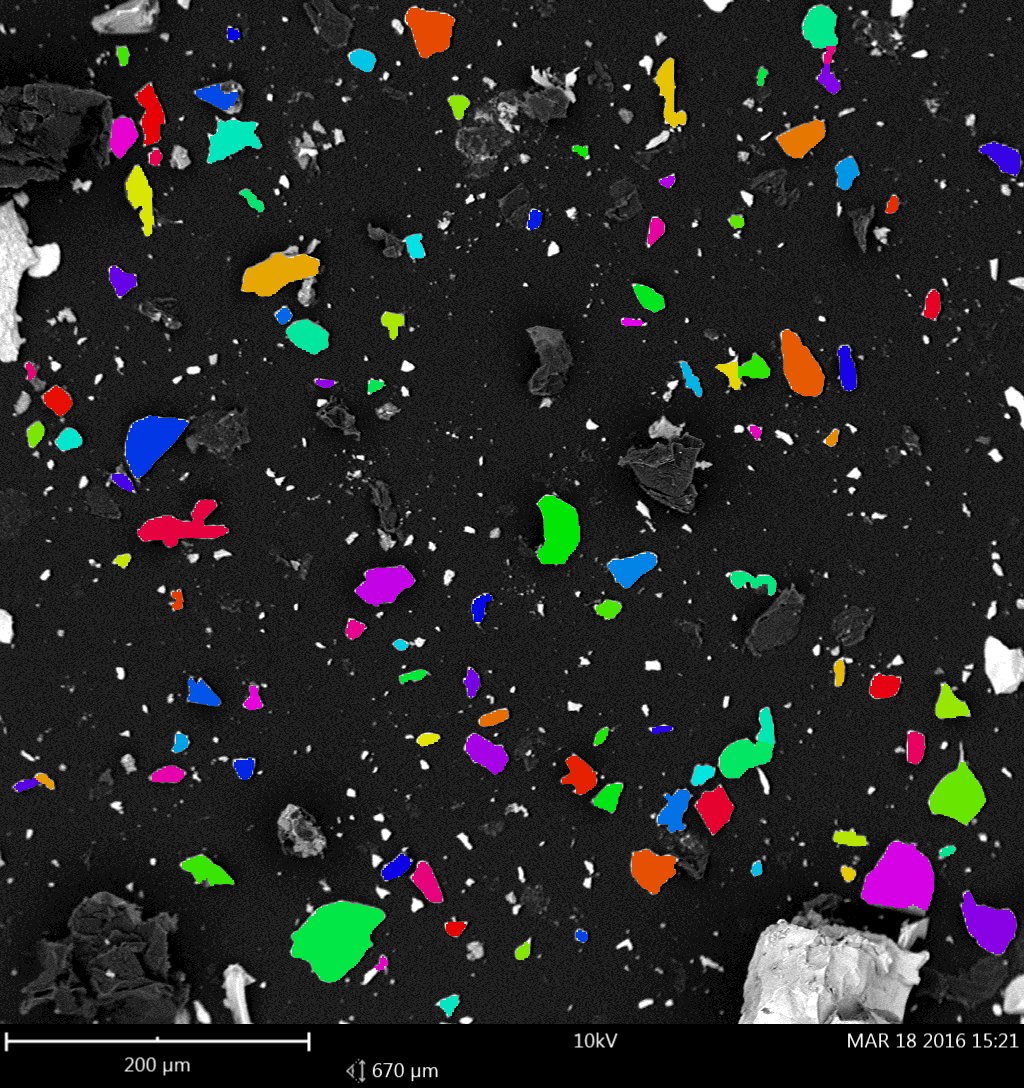

涂彩色的颗粒表示被选中并识别的颗粒

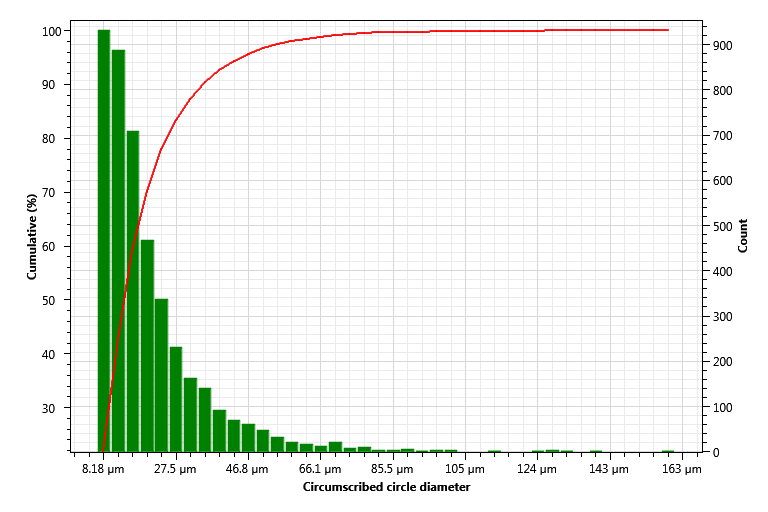

颗粒粒径分布柱状图

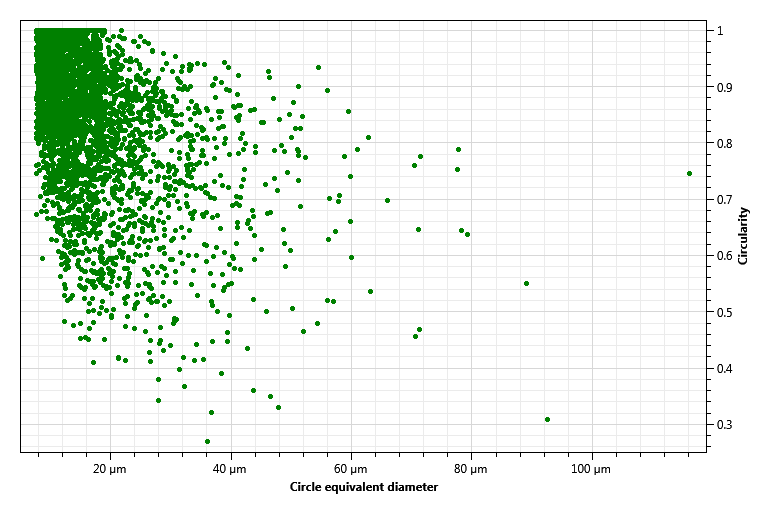

颗粒粒径和圆度的关系散点图

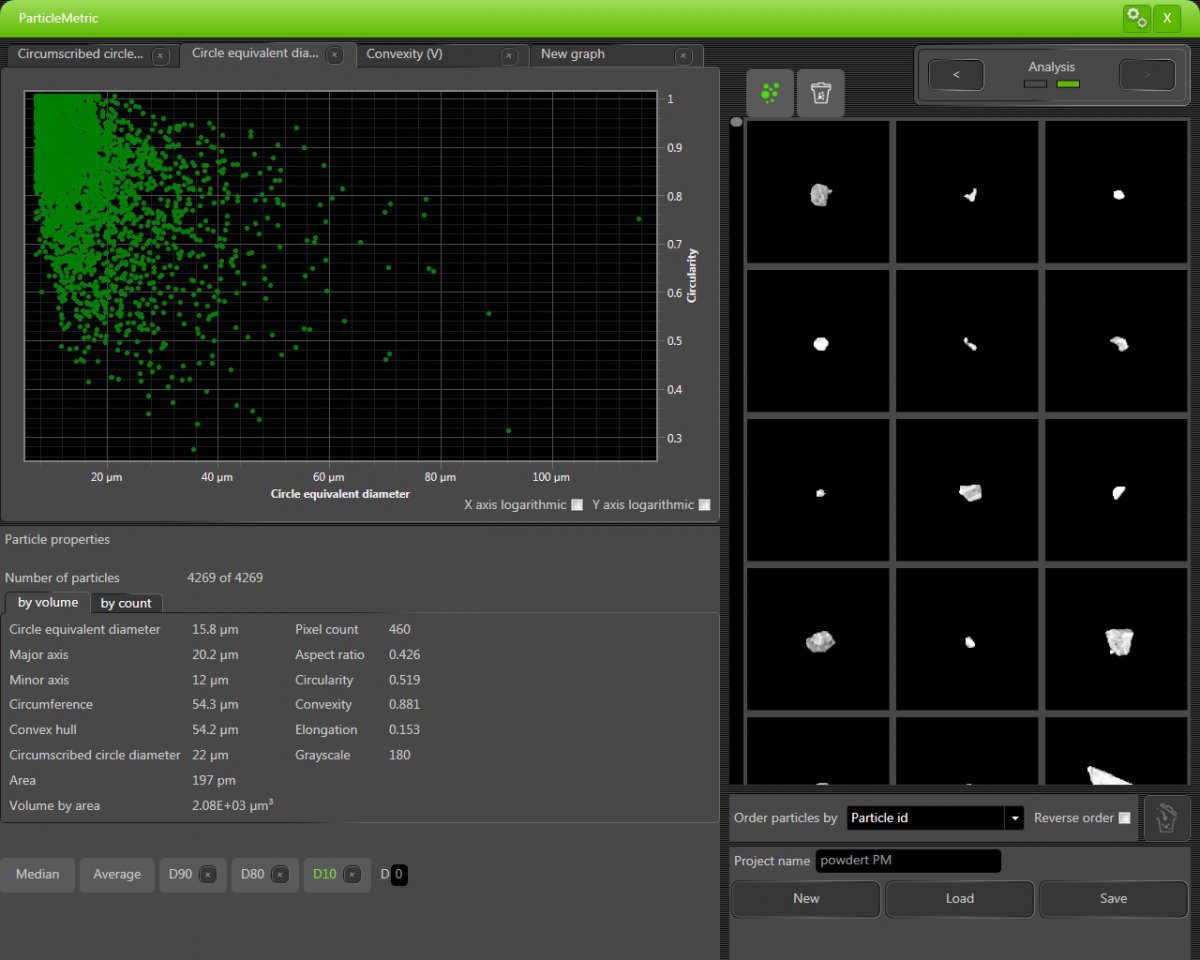

颗粒粒形分析界面
